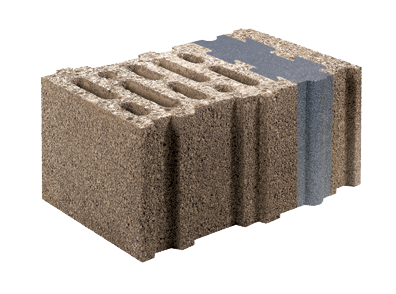

Bioclima Zero 23p/S
Campi di impiego:
- Murature portanti (ordinarie o armate) anche in zona sismica;
- Murature di tamponamento per edifici intelaiati con spessore di setti/pilastri di 25 cm.
Scheda tecnica:
Spessore in cm | 40 |
Dimensioni modulari (H x L ) in cm | 20 x 25 |
Peso totale del blocco in condizioni ambiente in kg | 15,5 |
Spessore della parte portante del blocco in cm | 24 |
Percentuale di foratura (parte portante) | 30% |
Densità del calcestruzzo in kg/m3 | 1.200 |
Resistenza caratteristica a compressione fbk del blocco (parte portante) nella direzione dei carichi verticali in N/mm2 | 5 |
Resistenza caratteristica a compressione fbk del blocco (parte portante) nella direzione dei carichi orizzontali nel piano della muratura in N/mm2 | 1,5 |
Resistenza termica R della parete non intonacata in m2K/W | 4,17 |
Trasmittanza termica U della parete intonacata in W/m2K | 0,23 |
Trasmittanza termica periodica YIE della parete intonacata in W/m2K | 0,034 |
Fattore di smorzamento fa | 0,057 |
Sfasamento S in h | 17,2 |
Condensazioni all’interno della parete (verifica Glaser) | ASSENTI |
Massa superficiale MS della parete non intonacata in kg/m2 | 360 |
Indice di Potere Fonoisolante RW | 53 |
PARTICOLARI COSTRUTTIVI
Bioclima Zero23p: Angolo Esterno
Bioclima Zero23p: Particolare Finestra – Sol. A
Bioclima Zero23p: Particolare Finestra – Sol. B
Bioclima Zero23p: Particolare Spalle delle aperture
Bioclima Zero23p: Particolare blocco Jolly
Bioclima Zero23p: Particolare blocco Jolly per impianti
Bioclima Zero23p: Particolare Apertura
Bioclima Zero23p: Particolare Apertura
Bioclima Zero23p: Particolare architrave
Bioclima Zero23p: Particolare Sottofinestra
Bioclima Zero23p: Correzione ponti termici pilastri (sp. 25 cm)
Bioclima Zero23p: Correzione ponti termici pilastri d’angolo (sp. 25 cm)
Prodotti della stessa famiglia
Produzione Stabilimento di Rubbiano (PR)
Produzione Stabilimento di Bojano (CB)
Muratura armata e Sistema Costruttivo completo:
Il Lecablocco Bioclima Zero23P/S permette di realizzare:
- Murature portanti armate con elevate prestazioni di resistenza al sisma;
- Murature di tamponamento in edifici con struttura portante a telaio in calcestruzzo o acciaio.
I Lecablocco Bioclima Zero Portanti costituiscono un Sistema Costruttivo completo ed evoluto, corredato da una serie di pezzi speciali che conciliano le esigenze tecniche e di durabilità con la semplicità di esecuzione in cantiere.

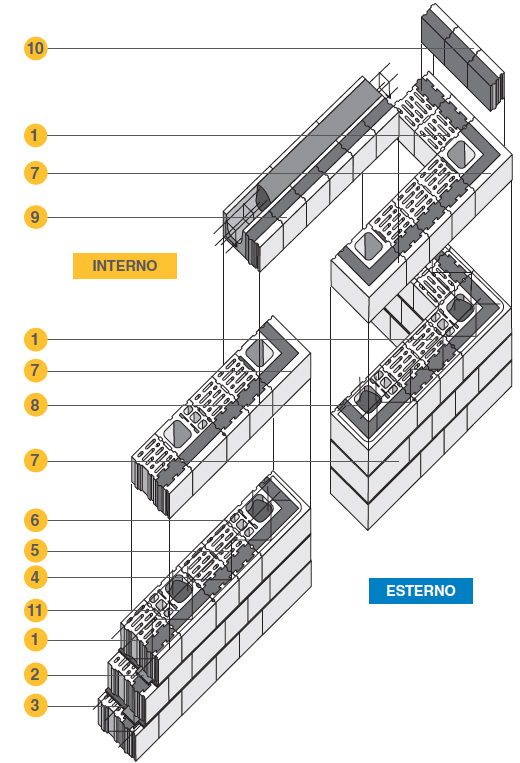

Muratura armata in zone sismiche:
- Lecablocco Bioclima Zero23P/S;
- Striscia isolante adesiva da posizionare in ogni corso di malta orizzontale;
- Malta di posa;
- Tasca verticale da riempire con malta tipo M10;
- Traliccio metallico tipo Murfor, da posizionare ogni 2 corsi;
- Ferro ø 6 da posizionare ogni 2 corsi (murature armate in zona sismica);
- Blocco Angolo Esterno;
- Getto in calcestruzzo armato;
- Architrave Isolata con getto in calcestruzzo;
- Tavella Isolata da posizionare in corrispondenza degli elementi in calcestruzzo (cordoli di solaio);
- Blocco Jolly.
Richiesta Informazioni

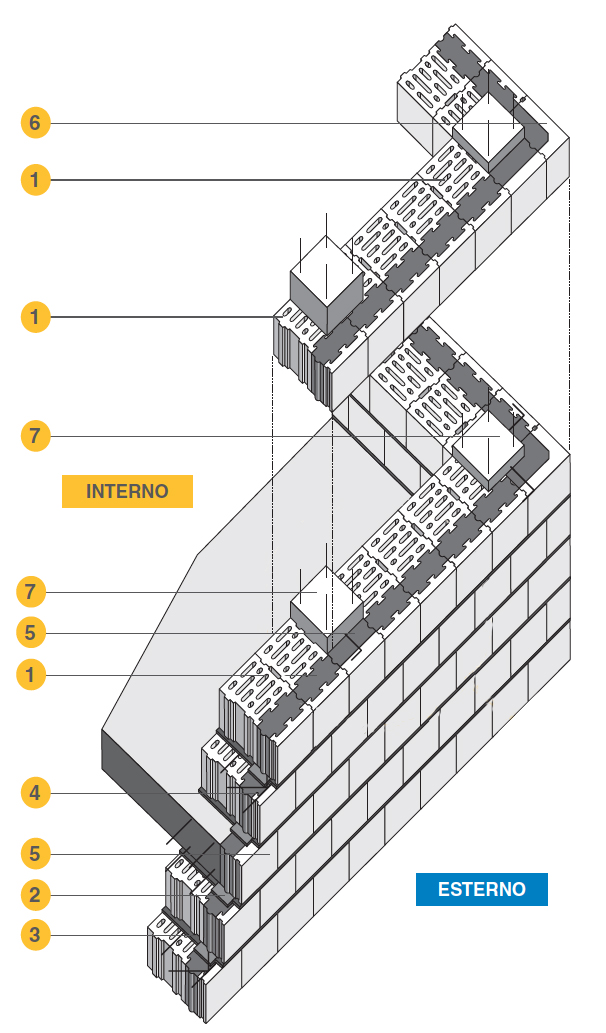

Muratura di tamponamento con pilastri di spessore 25 cm:
- Lecablocco Bioclima Zero23P/S;
- Striscia isolante da posizionare in ogni corso di malta orizzontale;
- Malta di posa;
- Traliccio metallico tipo Murfor, da posizionare ogni due corsi;
- Tavella isolata da posizionare in corrispondenza degli elementi in calcestruzzo;
- Angolo Tavella Isolata;
- Pilastro in calcestruzzo.
Gli elementi del sistema costruttivo:
Blocco pilastro per
formazione angoli
BLOCCO PX40 ANGOLO ESTERNO
(SxHxL) 40x20x52 cm
Blocco pilastro per
muratura corrente
PX40 BLOCCO JOLLY
(SxHxL) 40x20x36 cm
Blocco
architrave
ARCHITRAVE ISOLATA 40
(SxHxL) 40x20x50 cm
Tavella Isolata 16
Angolo Tavella Isolata 14
Tavella Isolata 14
Tavella Isolata 10
