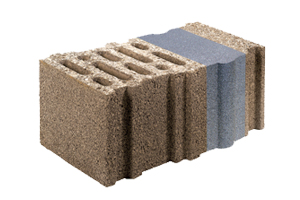

Bioclima Zero 23p

Campi di impiego:

  • Murature portanti (ordinarie o armate) anche in zona sismica;
  • Murature di tamponamento per edifici intelaiati con spessore di setti/pilastri di 25 cm.
bioclima-zero-23p

Scheda tecnica:

Spessore in cm 40
Dimensioni modulari (H x L ) in cm 20 x 25
Peso totale del blocco in condizioni ambiente in kg 15,5
Spessore della parte portante del blocco in cm 24,5
Percentuale di foratura (parte portante) 30%
Densità del calcestruzzo in kg/m3 1.200
Resistenza caratteristica a compressione fbk del blocco (parte portante) nella direzione dei carichi verticali in N/mm2 5
Resistenza caratteristica a compressione fbk del blocco (parte portante) nella direzione dei carichi orizzontali nel piano della muratura in N/mm2 1,5
Spessore del pannello isolante in polistirene espanso con grafite in cm 9,5
Spessore della tavella esterna in cm 6
Resistenza termica R della parete non intonacata in m2K/W 4,17
Trasmittanza termica U della parete intonacata in W/m2K 0,23
Trasmittanza termica periodica YIE della parete intonacata in W/m2K 0,013
Fattore di smorzamento fa 0,057
Sfasamento S in h 17,2
Condensazioni all’interno della parete (verifica Glaser) ASSENTI
Massa superficiale MS della parete non intonacata in kg/m2 360
Indice di Potere Fonoisolante RW 53

Muratura armata e Sistema Costruttivo completo:

Il Lecablocco Bioclima Zero23P permette di realizzare:

  • Murature portanti armate con elevate prestazioni di resistenza al sisma;
  • Murature di tamponamento in edifici con struttura portante a telaio in calcestruzzo o acciaio.

I Lecablocco Bioclima Zero Portanti costituiscono un Sistema Costruttivo completo ed evoluto, corredato da una serie di pezzi speciali che conciliano le esigenze tecniche e di durabilità con la semplicità di esecuzione in cantiere.

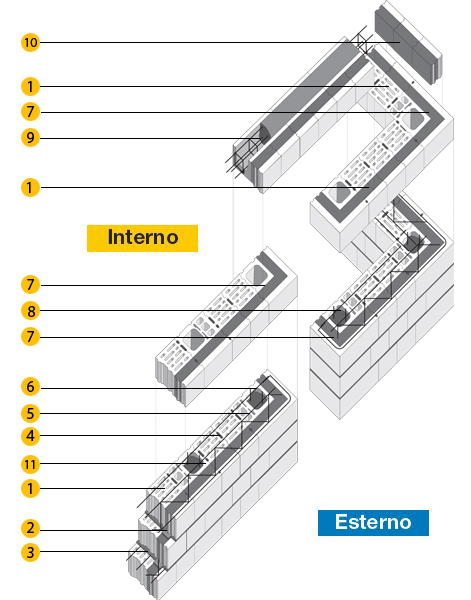

Muratura armata in zone sismiche:

BioclimaZeroPortante_23p_Assonometria
  1. Lecablocco Bioclima Zero23P;
  2. Striscia isolante adesiva da posizionare in ogni corso di malta orizzontale;
  3. Malta di posa;
  4. Tasca verticale da riempire con malta tipo M10;
  5. Traliccio metallico tipo Murfor, da posizionare ogni 2 corsi;
  6. Ferro ø 6 da posizionare ogni 2 corsi (murature armate in zona sismica);
  7. Blocco Angolo Esterno;
  8. Getto in calcestruzzo armato;
  9. Architrave Isolata con getto in calcestruzzo;
  10. Tavella Isolata da posizionare in corrispondenza degli elementi in calcestruzzo (cordoli di solaio);
  11. Blocco Jolly.

Richiesta Informazioni


    I campi contrassegnati con * sono obbligatori

    Nominativo *

    Provincia *

    E-mail *

    Telefono

    Messaggio

    Informativa ai sensi dell’art. 7 Regolamento UE 2016/679

    I dati personali sono raccolti e trattati secondo l’art. 13 del Regolamento UE 2016/679, al fine di garantire che il trattamento dei dati si svolga nel pieno rispetto dei diritti, delle libertà fondamentali e della dignità delle persone.
    1) FINALITÀ DI UTILIZZO DEI DATI
    Le informazioni raccolte da Lei corrispondono a dati che la identificano (nome, cognome, indirizzo mail, testo del messaggio, etc.) per dare seguito alle sue richieste, in ogni loro natura e forma.
    2) MODALITÀ DEL TRATTAMENTO
    Il trattamento dei dati verrà effettuato con mezzi informatici e/o manuali, in modo lecito e secondo correttezza per garantire riservatezza e sicurezza mediante adeguate misure di sicurezza logiche, organizzative e fisiche.
    3) NATURA DEL CONFERIMENTO DEI DATI
    Il conferimento dei dati è obbligatorio per le finalità espresse al punto 1, al fine di permettere di erogare i servizi richiesti. Senza il suo consenso non sarà possibile rilasciarle i servizi da Lei richiesti.
    4) COMUNICAZIONE DEI DATI
    Se necessario, allo scopo di elaborare la sua richiesta, è possibile che i Suoi dati personali siano anche trasmettessi a terzi coinvolti (Consulenti Tecnico e Commerciali).
    5) DIFFUSIONE DEI DATI
    I dati personali trattati, in alcun modo, verranno portati a conoscenza di soggetti indeterminati.
    6) TRASFERIMENTO ALL’ESTERO
    I dati personali potranno essere trasferiti all’estero rispetto alla sede LATERLITE S.p.A, laddove la richiesta avvenga da soggetti residenti all’infuori dell’Italia. Questo unicamente per soddisfare le richieste ricevute.
    7) DIRITTI DELL’INTERESSATO
    In ogni momento, l’interessato potrà esercitare il diritto di:
    - chiedere la conferma dell’esistenza o meno di propri dati personali.
    - ottenere le indicazioni circa le finalità del trattamento, le categorie dei dati personali, i destinatari o le categorie di destinatari a cui i dati personali sono stati o saranno comunicati e, quando possibile, il periodo di conservazione.
    - ottenere la rettifica e la cancellazione dei dati.
    - ottenere la limitazione del trattamento.
    - ottenere la portabilità dei dati, ossia riceverli da un titolare del trattamento, in un formato strutturato, di uso comune e leggibile da dispositivo automatico, e trasmetterli ad un altro titolare del trattamento senza impedimenti.
    - opporsi al trattamento in qualsiasi momento ed anche nel caso di trattamento per finalità di marketing diretto.
    - opporsi ad un processo decisionale automatizzato relativo alle persone fisiche, compresa la profilazione.
    - proporre un reclamo all’Autorità Garante per la protezione dei dati Italiana.
    8) TITOLARE DEL TRATTAMENTO
    Titolare del trattamento dei dati è LATERLITE S.p.A, via Vittorio Veneto 30, 43046 Rubbiano di Solignano (PR), laterlite@lecabloccolaterlite.it.
    9) RESPONSABILE DELLA PROTEZIONE DEI DATI:
    La figura di Responsabile della protezione dei dati (DPO) non è stata individuata in quanto la scrivente non è tenuta alla figura prevista ai sensi di art. 37 Regolamento Europeo GDPR 2016/679.
    10) PERIODO DI CONSERVAZIONE DEI DATI:
    I dati personali sono trattati con strumenti automatizzati per le tempistiche necessarie al fine di permettere di erogare i servizi richiesti.

    Richiesta del consenso

    Ai sensi dell’art. 7 Regolamento UE 2016/679, dichiara di aver preso visione dell’informativa di cui sopra ad acconsente al trattamento dei dati:

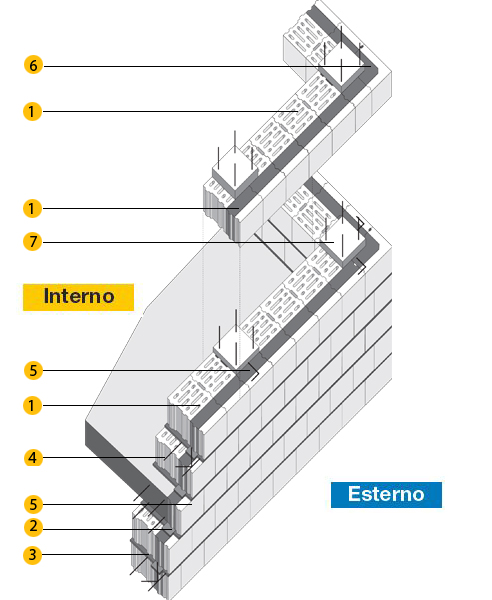

    Muratura di tamponamento con pilastri di spessore 25 cm:

    BioclimaZeroPortante23p_Tamponamento
    1. Lecablocco Bioclima Zero23P;
    2. Striscia isolante da posizionare in ogni corso di malta orizzontale;
    3. Malta di posa;
    4. Traliccio metallico tipo Murfor, da posizionare ogni due corsi;
    5. Tavella isolata da posizionare in corrispondenza degli elementi in calcestruzzo;
    6. Angolo Tavella Isolata;
    7. Pilastro in calcestruzzo.

    Gli elementi del sistema costruttivo:

    AngoloEsterno23p
    Jolly23p
    Architrave23p

    Blocco pilastro per

    formazione angoli

    BLOCCO PX40 ANGOLO ESTERNO

    (SxHxL) 40x20x50 cm

    Blocco pilastro per

    muratura corrente

    PX40 BLOCCO JOLLY

    (SxHxL) 40x20x36 cm

    Blocco

    architrave

    ARCHITRAVE ISOLATA 40

    (SxHxL) 40x20x50 cm

    TavellaIsolata16
    TavellaAngolo27p

    Tavella isolata per

    ricoprimento CLS

    TAVELLA ISOLATA 16

    (SxHxL) 16x20x25 cm

    Tavella isolata per

    ricoprimento CLS

    ANGOLO TAVELLA ISOLATA 14
